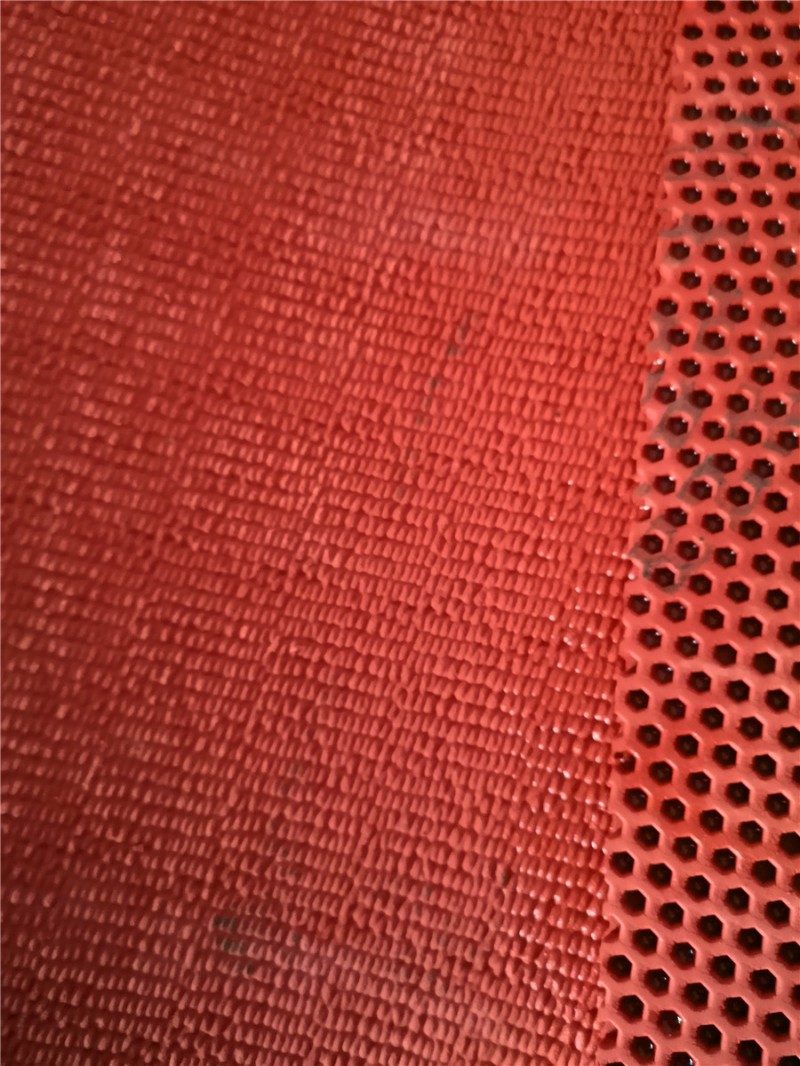

预制型塑胶跑道生产线压出工艺是通过压出机机筒筒壁和螺杆件的作用，使胶料达到挤压和初步造型的目的，压出工艺也成为挤出工艺。

压出工艺的主要设备是压出机。

几种橡胶的压出特性：天然橡胶压出速度快，半成品收缩率小。机身温度50-60℃，机头70-80℃，口型80-90℃；丁苯橡胶压出速度慢，压缩变形大，表面粗糙，机身温度50-70℃，机头温度70-80℃，口型温度100-105℃；氯丁橡胶压出前不用充分热炼，机身温度50℃，机头℃，口型70℃；乙丙橡胶压出速度快、收缩率小，机身温度60-70℃，机头温度80-130℃，口型90-140℃。丁腈橡胶压出性能差，压出时应充分热炼。机身温度50-60℃，机头温度70-80℃。2.5注射工艺

橡胶注射成型工艺是一种把胶料直接从机筒注入模性硫化的生产方法。包括喂料、塑化、注射、保压、硫化、出模等几个过程。注射硫化的大特点是内层和外层得胶料温度比较均匀一致，硫化速度快，可加工大多数模压制品。

橡胶注射成型的设备是橡胶注射成型硫化机。

2.6压铸工艺

压铸法又称为传递模法或移模法。这种方法是将胶料装在压铸机的塞筒内，在加压下降胶料铸入模腔硫化。与注射成型法相似。如骨架油封等用此法生产溢边少，产品质量好。

2.7硫化工艺

早先，天然橡胶的主要用途只是做擦字橡皮；后来才用于制造小橡胶管。直到1823年，英国化学家麦金托什才发明将橡胶溶解在煤焦油中然后涂在布上做成防水布，可以用来制造雨衣和雨靴。但是，这种雨衣和雨靴一到夏天就熔化，一到冬天便变得又硬又脆。为了克服这一缺点，当时许多人都在想办法。美国发明家查理?古德伊尔也在进行橡胶改性的试验，他把天然橡胶和硫黄放在一起加热，希望能获得一种一年四季在所有温度下都保持干燥且富有弹性的物质。直到1839年2月他才获得成功。
